煤礦井下通風救災系統
煤礦井下通風救災系統
系統介紹
煤礦井下通風救災系統由上位機、分站、救災門、煙霧傳感器、語言聲光報警器、備用電源等組成。其用于礦井發生火災或其它災害時進行現場監控及救援，以最大限度減少傷亡及損失。
工作原理
發生災變時：檢測到煙霧信號后發出聲光報警，在總調度室決策啟動救災，按下啟動救災按鈕，則井下各分站通過控制救災門的啟閉來控制災害氣體的流動，將有毒有害氣體導入總回風巷，遇險人員由軌道巷等新鮮風流巷道逃生，系統利于撤人救災，
系統特點
●系統由地面控制中心站（CCS）、每組風門分站、電控氣動對開式防夾救災門等組成；
●救災門為電控氣動方式，救災門控制器中有備用電池，當巷道災變斷電后，最小工作時間為2.5h（經測試實際可持續7h）；
●救災門具有6個開度，且開度可調；
●CCS可實時顯示井下各救災門的運行狀態；
●系統采用電控氣動對開式防夾救災門，受力均勻、開關平穩、維護簡單；由于采用新的結構設計，救災門受巷道變形影響較?。淮送?，救災門還具有可靠的防夾功能；
●系統采用環路通訊方式；
●系統有兩個常閉救災門，在平時相互閉鎖，救災時則全部打開；
●兩個救災門分站是智能分站，其上安裝兩個煙霧傳感器，一旦監測到煙霧，若在2min內地面中心站未響應，分站系統自動啟動救災。

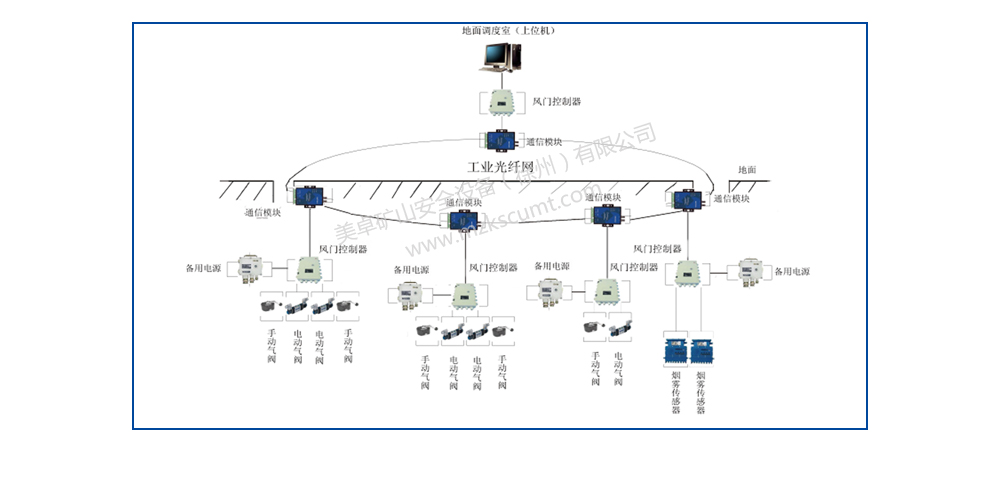

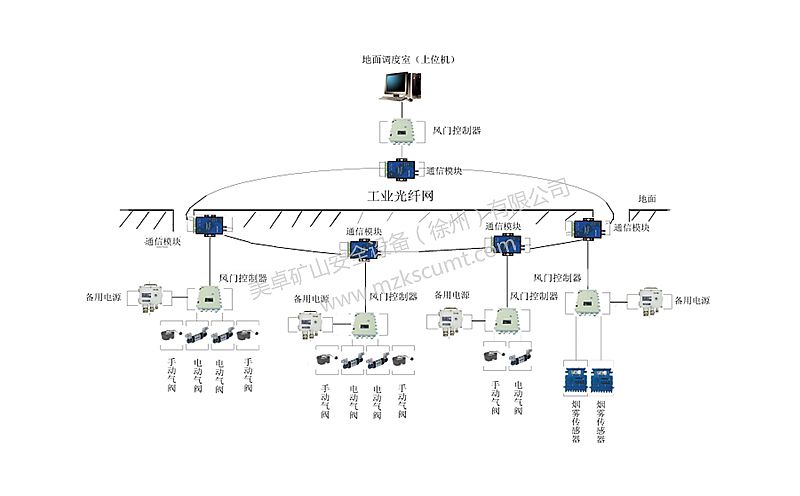

控制系統結構圖
